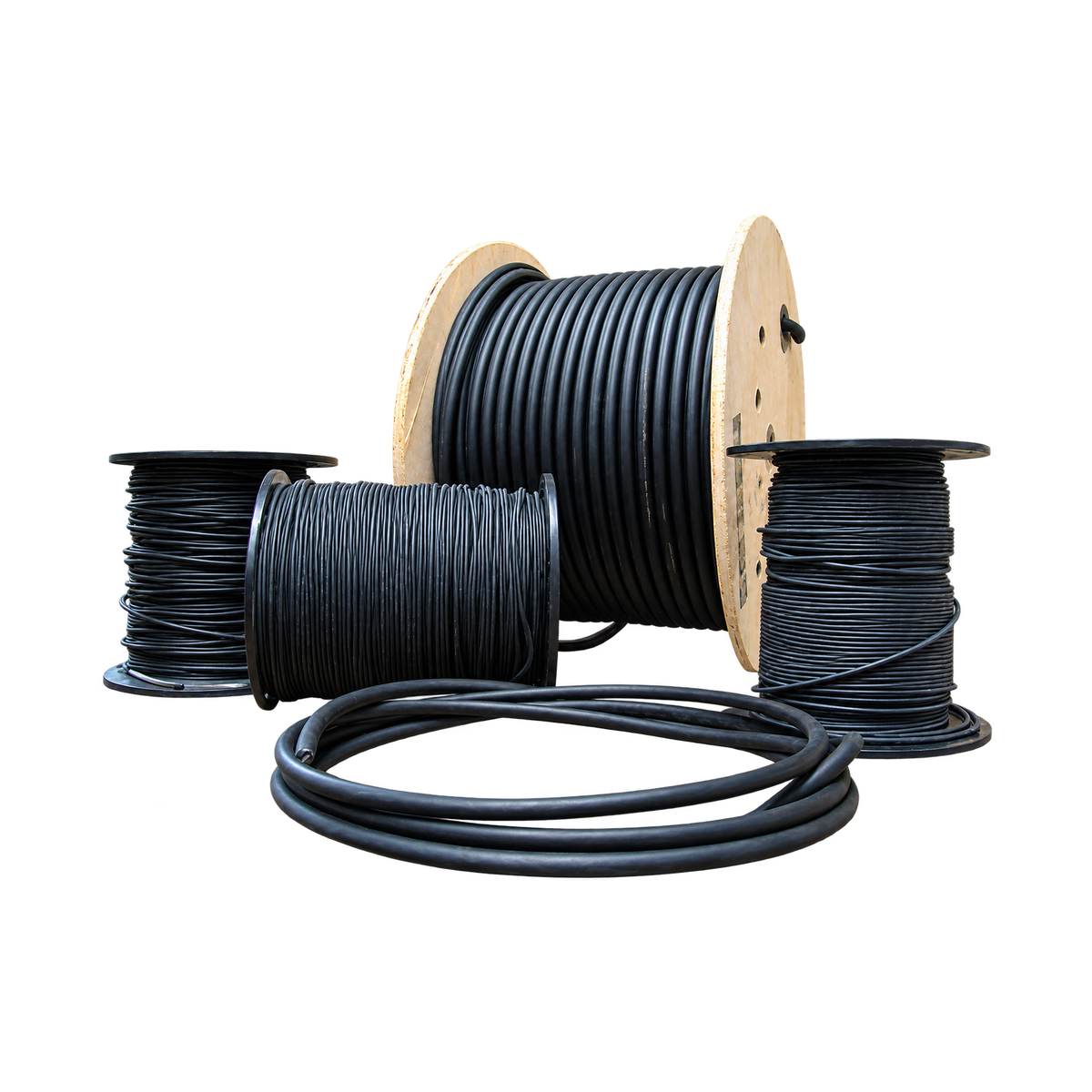

Cable de salida 155 °C · 600 V UL 3400
Lead de salida clase F (155 °C) y 600 V bajo UL 3400, en quince calibres de AWG 20 a 4/0 con diámetro exterior tabulado.
El cable de salida UL 3400 conecta el bobinado con la bornera en motores cuyo sistema aislante es clase F (155 °C), con tensión nominal de 600 V.
Cubre el rango completo del rebobinado, desde AWG 20 para motores fraccionarios hasta 4/0 para máquinas de gran potencia, con el diámetro exterior de cada calibre tabulado — el dato que determina si el lead pasa por el prensaestopas y por el paso de la carcasa.
Para servicio a 200 °C o en contacto con refrigerantes corresponde el cable hermético UL 5170.
FT-CS-UL3400 · 01 descargas
Ficha técnica en PDF
Ficha técnica FT-CS-UL3400 · Cable de salida 155 °C · 600 V UL 3400
Catálogo Bobinados y Eléctricos · formato Carta · español
La descripción de esta ficha técnica es informativa. Las fichas técnicas oficiales son las que entrega el fabricante.
FT-CS-UL3400 · 02 especificaciones
Especificaciones
| Descripción | Diámetro exterior (mm) |
|---|---|
| Cable de salida AWG 20 | 2,435 |
| Cable de salida AWG 18 | 2,664 |
| Cable de salida AWG 16 | 2,986 |
| Cable de salida AWG 14 | 3,361 |
| Cable de salida AWG 12 | 4,236 |
| Cable de salida AWG 10 | 4,787 |
| Cable de salida AWG 8 | 6,466 |
| Cable de salida AWG 6 | 8,211 |
| Cable de salida AWG 4 | 9,723 |
| Cable de salida AWG 2 | 11,401 |
| Cable de salida AWG 1 | 13,42 |
| Cable de salida AWG 1/0 | 14,43 |
| Cable de salida AWG 2/0 | 15,793 |
| Cable de salida AWG 3/0 | 17,202 |
| Cable de salida AWG 4/0 | 18,817 |
FT-CS-UL3400 · 03 aplicaciones
Aplicaciones
Leads de motor clase F
Conexión de salida en motores de baja tensión.
Rebobinado general
Quince calibres para todo el rango de potencia.
Tableros y máquinas
Cableado interno de equipos industriales.
Reposición
Sustitución del lead original en la reparación.
FT-CS-UL3400 · 04 faq
Preguntas frecuentes
¿Qué temperatura y tensión soporta?
Clase F, 155 °C, con tensión nominal de 600 V bajo UL 3400.
¿Qué calibres están disponibles?
Quince, de AWG 20 a 4/0, con el diámetro exterior de cada uno tabulado.
¿Cuándo debo usar el cable hermético en su lugar?
Cuando el motor es un compresor hermético o el lead va en contacto con refrigerante y aceite: ahí corresponde el UL 5170 de 200 °C.
¿Cotizamos su Cable de salida 155 °C · 600 V UL 3400?
Stock y despacho a todo Ecuador desde Quito, con asesoría de selección para su aplicación.
| Norma |
UL 3400 |
|---|---|
| Clase térmica |
F (155 °C) |
| Tensión nominal |
600 V |
| Calibres |
AWG 20 a 4/0 |
| Diámetro exterior |
2,435 a 18,817 mm |
