Aislantes eléctricos:el sistema que sostienecada rebobinado
Ranura, fase, capa, cuña, atado: cada punto del motor pide un material distinto. Esta guía recorre el sistema completo con las fichas reales del laminado ISONOM NMN 0881, las placas GPO3/G11 y la cinta Kapton HN-100.
Resumen técnico · FT-AIS
Un motor no falla “por el alambre” o “por el papel”: falla por el punto más débil de su sistema de aislamiento. La clase térmica que importa es la del conjunto —esmalte, aislante de ranura, separador de fase, barniz, amarres— evaluado como sistema (UL 1446, IEC 60085).
Por eso los materiales se eligen juntos. Un laminado clase F con un barniz clase H no fabrica un motor clase H: fabrica un motor clase F con sobrecosto.
FT-AIS · 01 mapa
El mapa: qué material va en cada punto de la máquina
Laminado NMN
Nomex®–PET–Nomex® calandrado. Ranura, cierre de ranura y fase en motores de baja tensión; clase 155–180 °C.
Laminado NKN
Nomex®–Kapton®–Nomex® para servicio clase 200 °C, donde el PET ya no alcanza.
Placa GPO3
Fibra de vidrio + poliéster insaturado. Piezas estructurales, soportes y cuñas; V0, libre de halógenos.
Placa G11
Tejido de vidrio + epoxi. Estabilidad eléctrica y mecánica en alta humedad y picos de hasta 330 °C.
Cinta Kapton
Poliimida con adhesivo de silicona. Atado y envoltura donde el proceso o el servicio superan los 200 °C.
Tubos y spaguetti
Fibra de vidrio o termoencogibles para vestir salidas, puentes y empalmes del bobinado.
FT-AIS · 02 ficha renderizada

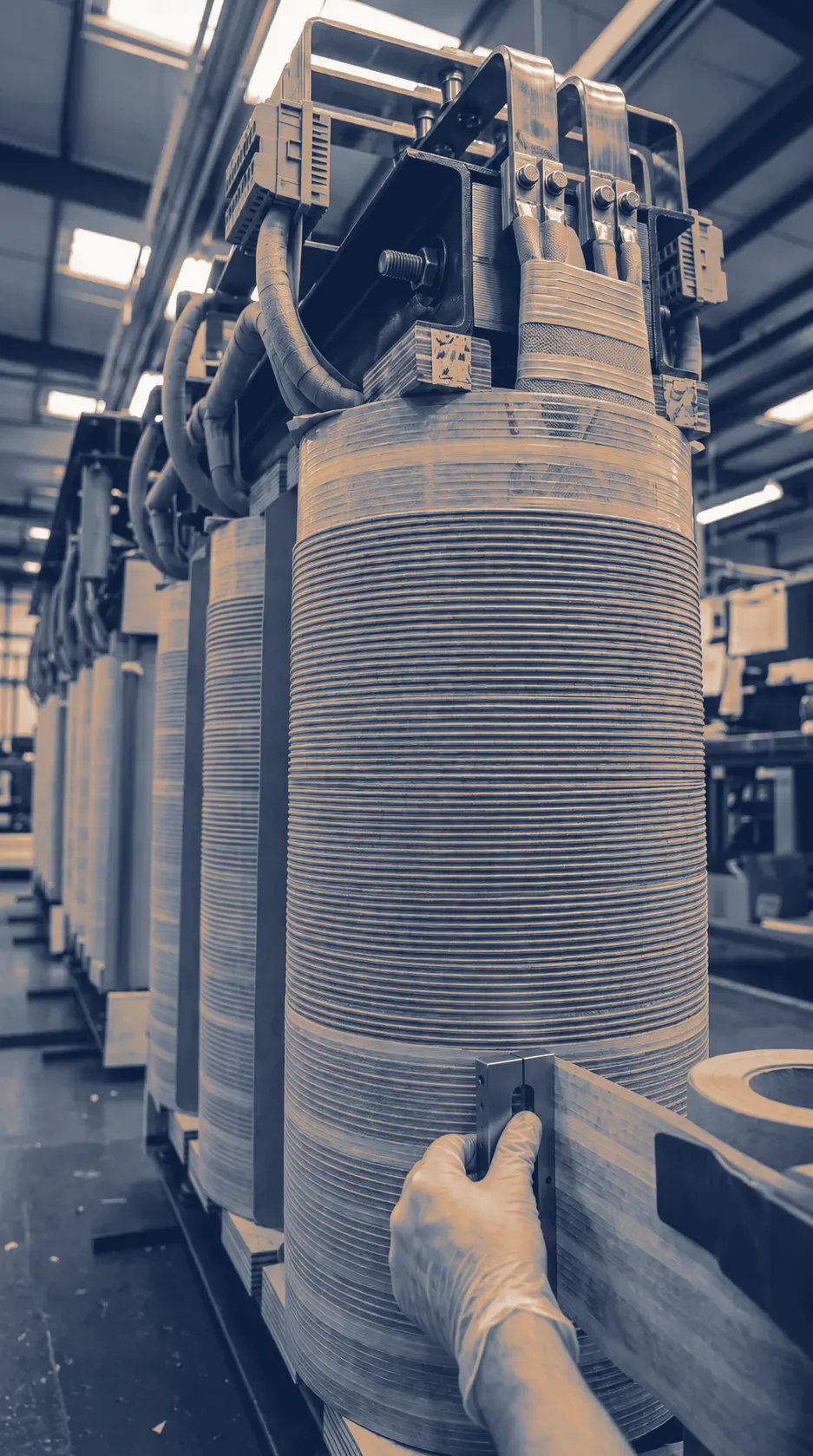

ISONOM® NMN 0881: el triplex de trabajo diario, leído de la ficha
Laminado flexible triplex: película de poliéster PET recubierta por ambas caras con papel aramida Nomex® calandrado tipo 464. Clase H — 155 °C (F) según IEC 216 y 180 °C según UL 1446 —, en láminas de 610 × 910 mm. Es el aislante de ranura, cierre y fase de referencia en baja tensión, y separador de capas en transformadores.
| Código | Espesor nominal | Rigidez dieléctrica (IEC 626) | Gramaje aprox. |
|---|---|---|---|
| 2734 | 0.13 mm | ≥ 7 kV | 144 g/m² |
| 1986 | 0.17 mm | ≥ 9 kV | 182 g/m² |
| 2301 | 0.20 mm | ≥ 11 kV | 217 g/m² |
| 017 | 0.25 mm | ≥ 12 kV | 287 g/m² |
| 378 | 0.31 mm | ≥ 15 kV | 377 g/m² |
| 018 | 0.36 mm | ≥ 18 kV | 462 g/m² |
| 412 | 0.47 mm | ≥ 28 kV (0.48) | 602 g/m² |
Dos detalles de ficha que ahorran problemas: la rigidez dieléctrica y la resistencia a la tracción crecen con el espesor (≥160 a ≥410 N/10 mm en dirección máquina), y el material admite almacenamiento sin límite en condiciones normales (20 °C, 50 % HR) — el inventario del taller no caduca si se guarda bien.
FT-AIS · 03 placas rígidas
GPO3 o G11: la placa se elige por el ambiente, no por la costumbre
| Característica | GPO3 | G11 |
|---|---|---|
| Material base | Fibra de vidrio + poliéster insaturado | Tejido de fibra de vidrio + resina epoxi |
| Densidad | 1.84 g/cm³ | 1.9 – 2.0 g/cm³ |
| Clase térmica | 155 °C (IEC 60085) | 155 °C continuo · hasta 330 °C pico |
| Comportamiento al fuego | Autoextinguible V0, libre de halógenos | Autoextinguible V0, libre de halógenos |
| Fortaleza | Mecanizado y troquelado económicos | Estabilidad eléctrica y mecánica en alta humedad |
Ambas cumplen REACH y RoHS y se mecanizan bien para cuñas, separadores y soportes. La G11 gana cuando hay humedad alta sostenida —costa, plantas de agua, exteriores— o picos térmicos de proceso; la GPO3 resuelve la mayoría del trabajo estructural interior con mejor costo.
FT-AIS · 04 cinta
Cinta Kapton® HN-100: para donde todo lo demás se derrite
Cinta autoadhesiva de film de poliimida con adhesivo de silicona termoendurecible: clase H/200 °C en servicio y hasta 400 °C a corto plazo. Espesor total de 0.050–0.080 mm, adhesividad de 2.0 N/cm, tracción de 50–100 N/cm y homologación UL E-237601.
En el taller aparece en motores de tracción, envoltura exterior de transformadores y bobinas toroidales, atado de armaduras y como enmascarado en procesos de horno donde una cinta convencional carboniza.
FT-AIS · 05 faq
Preguntas frecuentes
¿Qué es el NMN y para qué sirve?
¿Cuándo debo pasar de NMN a NKN?
¿GPO3 y G11 son intercambiables?
¿Cómo se almacena el aislante para que no se degrade?
¿Arma un sistema de aislamiento completo?
