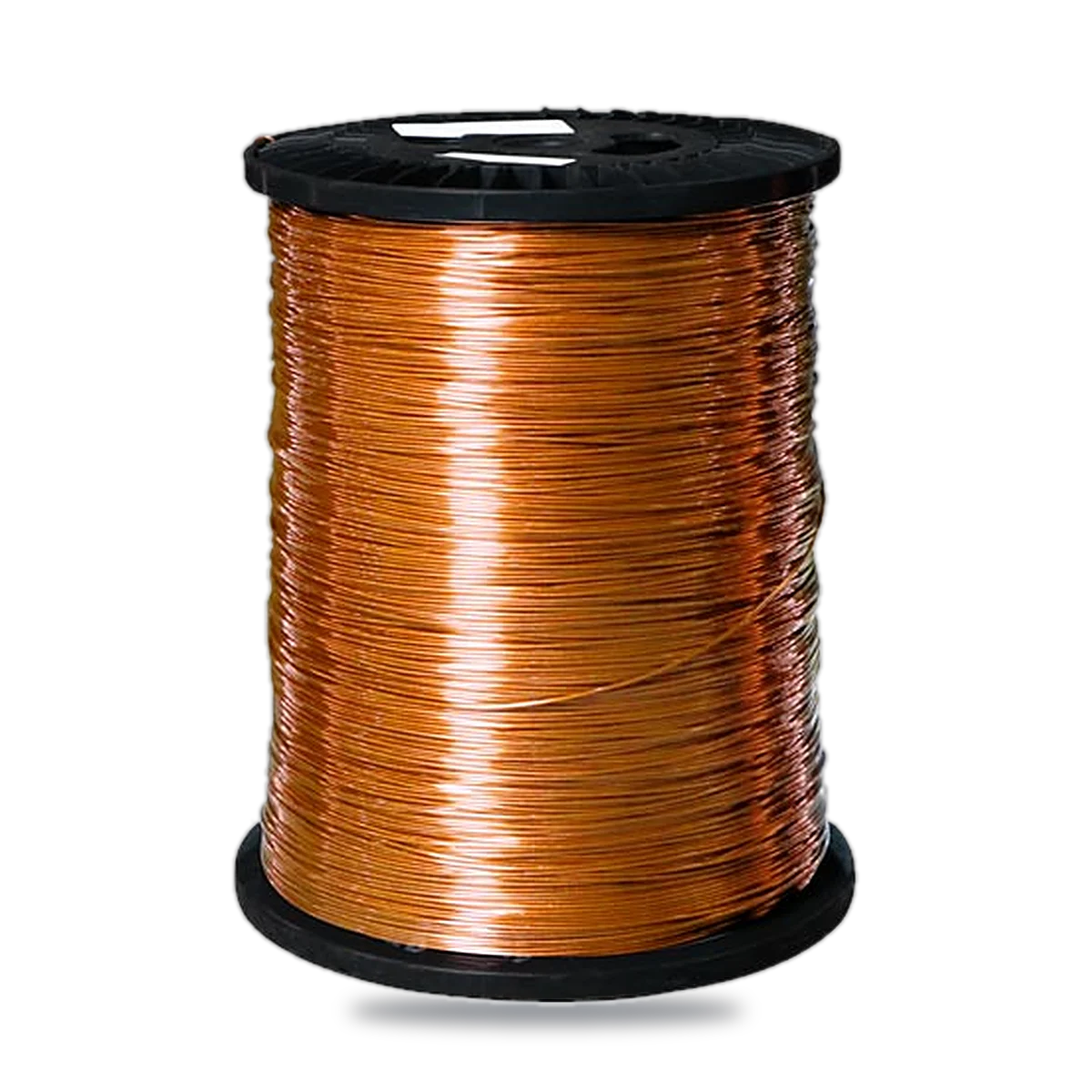

Alambre esmaltado protección efecto corona
Alambre esmaltado diseñado para motores controlados por inversores, con bajo coeficiente de fricción y alta resistencia a las raspaduras. Disponible del AWG 13 al 23.
El alambre esmaltado efecto Corona está diseñado especialmente para ser utilizado en motores controlados por inversores, y cuenta con características excelentes de embobinado, incluyendo un coeficiente de fricción bajo y una alta resistencia a las raspaduras. Aumenta la vida del aislamiento cuando es utilizado en un ambiente de inversor; también ofrece una excelente resistencia a las altas temperaturas, altas propiedades de adherencia y flexibilidad y una lubricidad excelente.
FT-AE-CG01 · 01 descargas
Ficha técnica en PDF
Ficha técnica FT-AE-CG01 · Alambre esmaltado protección efecto corona
Catálogo Bobinados y Eléctricos · formato Carta · español
FT-AE-CG01 · 02 especificaciones
Especificaciones
| Característica | Valor |
|---|---|
| Designación | PICK 200 |
| Clase térmica | 200 °C (Cu) |
| NEMA MW-1000 | MW 35 |
| Construcción | Doble, conductor de cobre · código PTD/AICG |
| Base | POLYTERMACON/AI® |
| Normas | NMX-J-482 · NEMA MW 1000, MW 35 · IEC 317-13 |
| Reconocimiento UL | Archivo E102627 |
| Disponibilidad | AWG 13 al 23 |
| Otras formas | Cuadrada y rectangular disponibles bajo consulta |
| Refrigerantes | Resistente a R-12, R-22 y R-134 (bajo requerimiento específico) |
| AWG | Ø nominal del conductor (mm) |
|---|---|
| 13 | 1,829 |
| 14 | 1,628 |
| 15 | 1,450 |
| 16 | 1,290 |
| 17 | 1,151 |
| 18 | 1,024 |
| 19 | 0,912 |
| 20 | 0,813 |
| 21 | 0,724 |
| 22 | 0,643 |
| 23 | 0,574 |
Especificaciones del fabricante (Magnekon, designación PICK 200). Diámetros nominales del conductor desnudo según la tabla de alambre magneto del catálogo Bobinados 2026.
FT-AE-CG01 · 03 propiedades
Propiedades
Aumenta la vida del aislamiento en motores controlados por inversor
Bajo coeficiente de fricción y alta resistencia a las raspaduras en embobinado de alta velocidad
Muy alta rigidez dieléctrica y resistencia a las sobrecargas eléctricas
Clase térmica 200 °C, resistente al choque térmico y a los solventes
Disponible del AWG 13 al 23; cuadrado y rectangular bajo consulta
¿Cotizamos su alambre protección efecto corona?
Stock y despacho a todo Ecuador desde Quito, con asesoría de selección para su aplicación.
| Marca |
Magnekon |
|---|---|
| Designación |
PICK 200 |
| Clase térmica |
200 °C |
| Construcción |
Doble · PTD/AICG sobre POLYTERMACON/AI® |
| Normas |
NMX-J-482 · NEMA MW 1000 MW 35 · IEC 317-13 |
| Reconocimiento UL |
E102627 |
| Calibres |
AWG 13 al 23 |
