Borneras Cimed

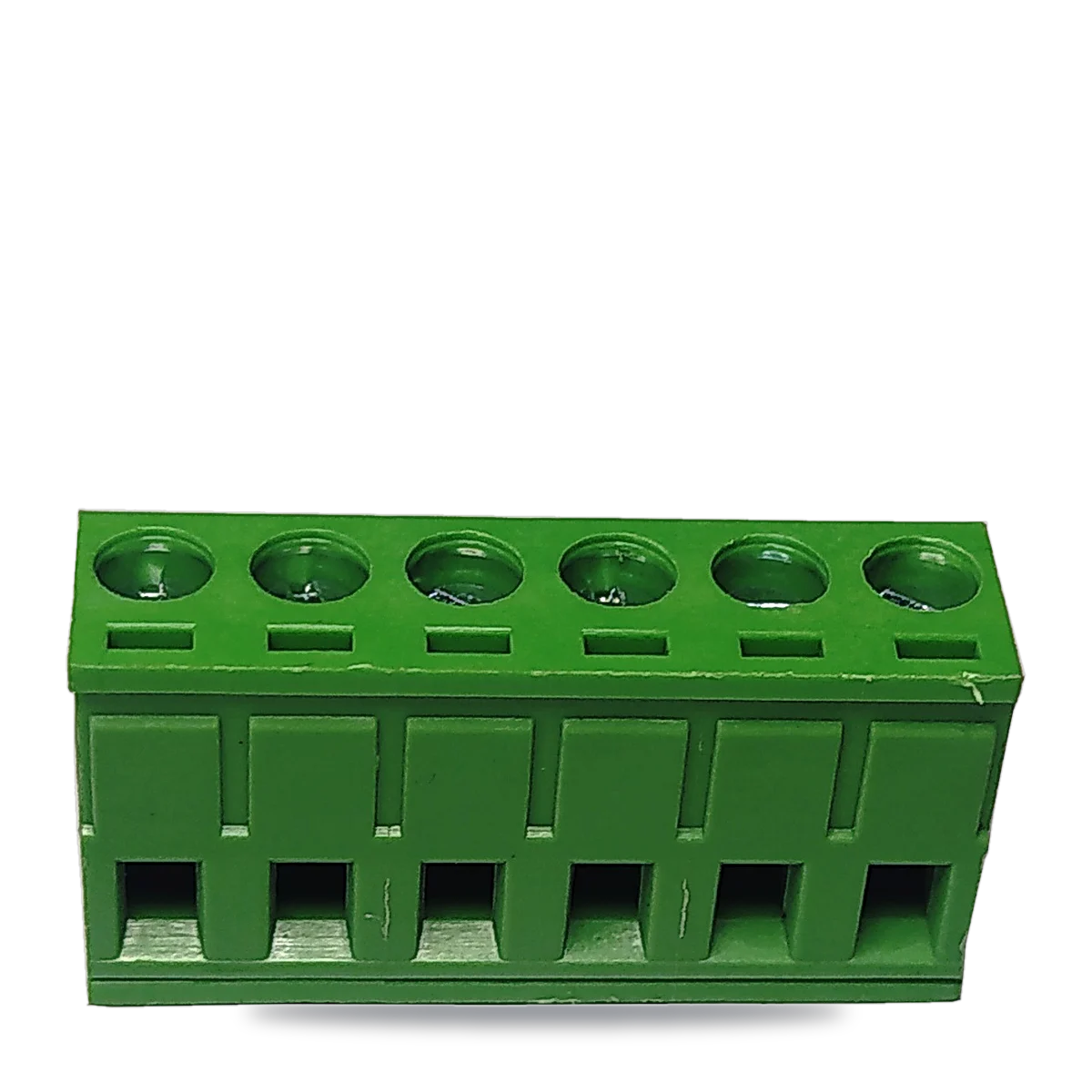

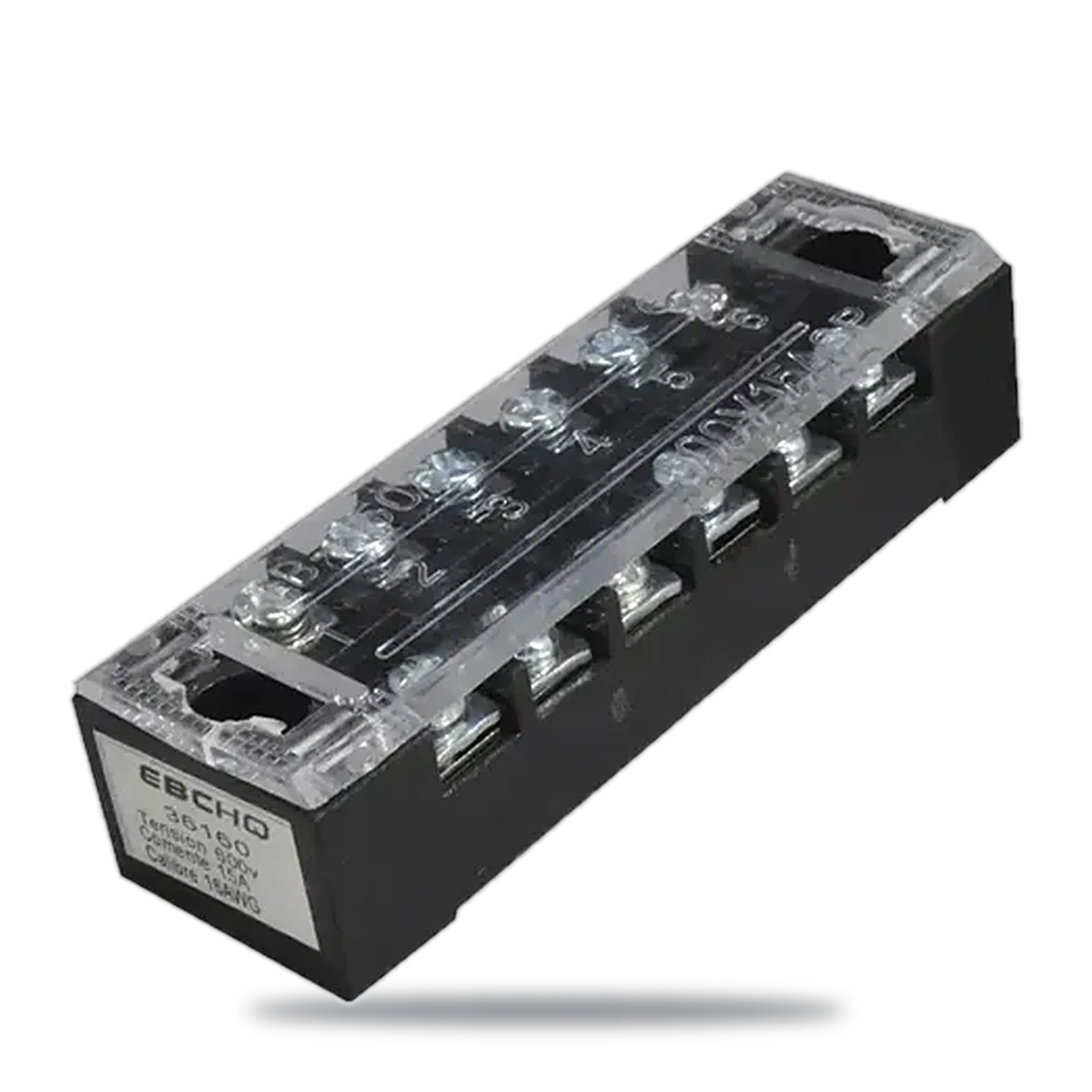

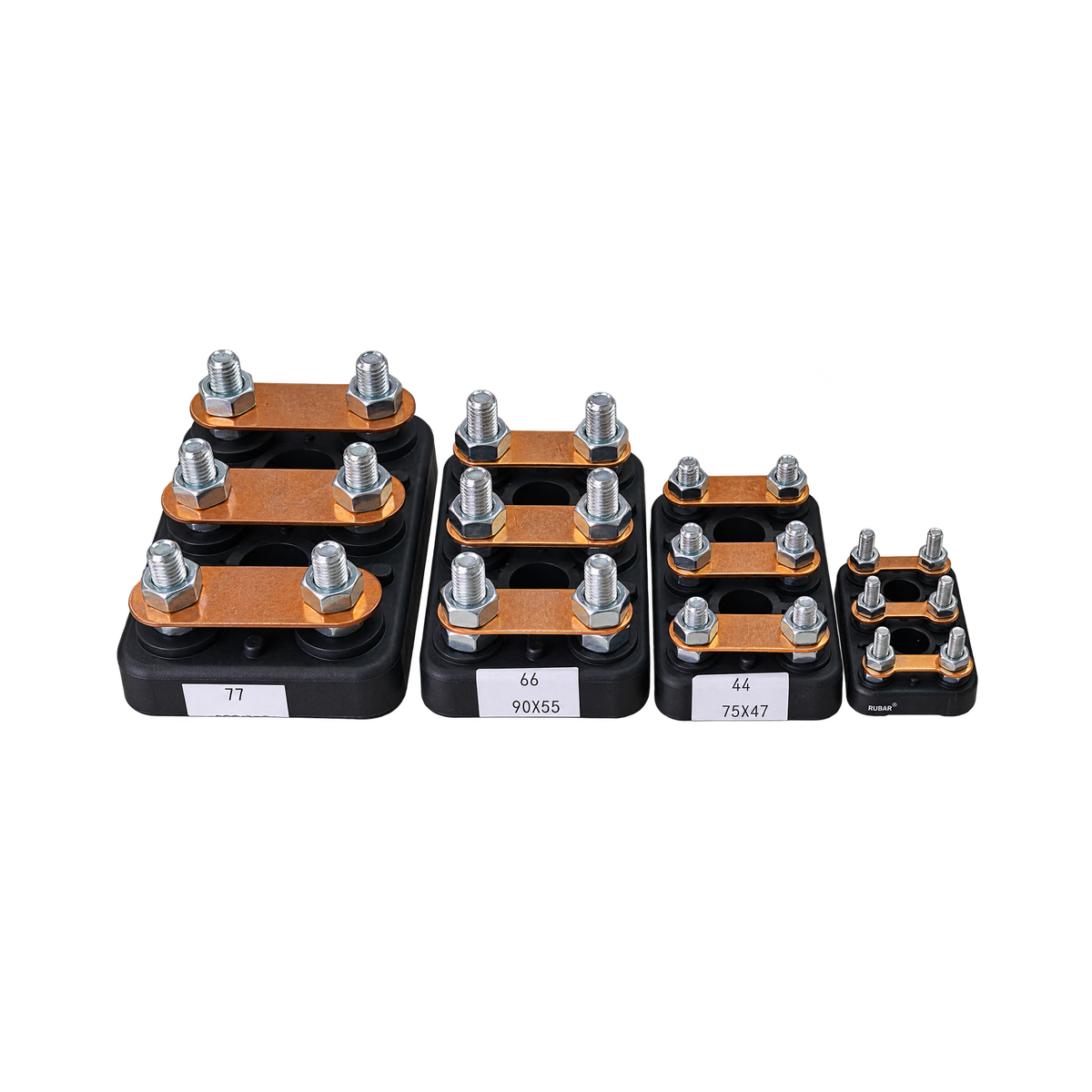

Bloques de 6 terminales en termoplástico V-0 con latón niquelado, para configurar estrella o delta en la caja de conexiones.
La bornera recibe las seis (o nueve, o doce) puntas del bobinado trifásico para configurar estrella o delta: cuerpo termoplástico autoextinguible UL 94 V-0 clase 130 °C y terminales de latón niquelado con tornillo M4/M5.
Con corriente nominal de 16 a 63 A según tamaño y tensión de 690 V bajo IEC 60998, la regla del taller es una: la bornera se dimensiona por la corriente de placa del motor, con margen para el arranque.
FT-AC-BOR01 · 01 descargas
Ficha técnica en PDF
Ficha técnica FT-AC-BOR01 · Borneras Cimed
Catálogo Bobinados y Eléctricos · formato Carta · español
FT-AC-BOR01 · 02 ficha técnica
Especificaciones
| Característica | Valor |
|---|---|
| Configuración | Bloques de 6 terminales (estrella/delta) |
| Cuerpo | Termoplástico autoextinguible UL 94 V-0 · clase 130 °C |
| Terminales | Latón niquelado · tornillo M4 / M5 |
| Corriente nominal | 16 – 63 A según tamaño |
| Tensión nominal | 690 V |
| Norma | IEC 60998 |
FT-AC-BOR01 · 03 aplicaciones
Aplicaciones

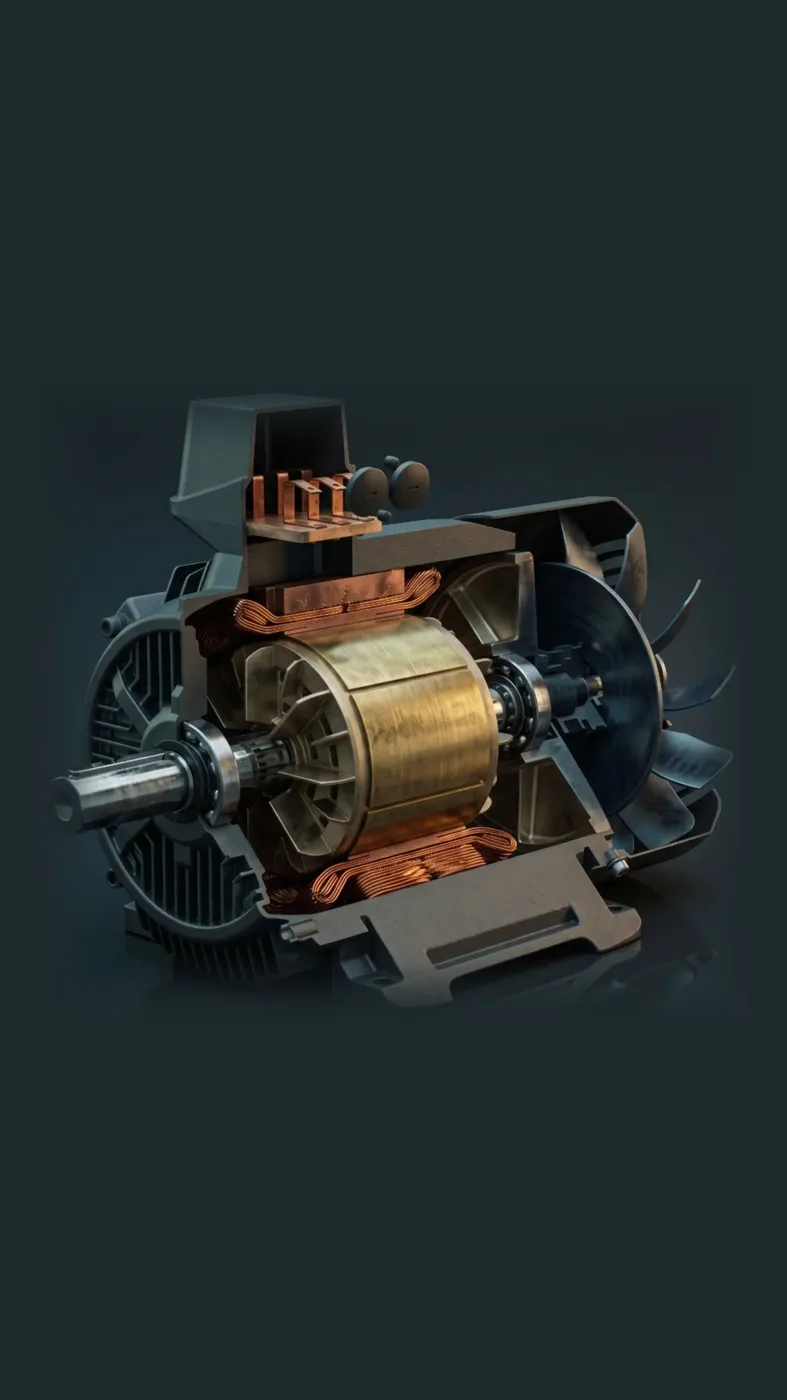

Motores trifásicos
Conexión estrella/delta de las puntas del bobinado.
Rebobinado
Reposición estándar tras la reparación.
Monofásicos
Conexión de devanados principal y auxiliar.
Tableros
Puntos de conexión de potencia en caja.
FT-AC-BOR01 · 04 faq
Preguntas frecuentes
¿Cómo se dimensiona la bornera?
Por la corriente de placa del motor con margen de arranque: bloques de 16 a 63 A según tamaño.
¿Se puede reutilizar tras un rebobinado?
Solo si su corriente cubre la del motor y no presenta carbonización ni fisuras; ante la duda, se reemplaza.
¿Qué norma cumple?
IEC 60998, con cuerpo UL 94 V-0 clase 130 °C.
¿Cotizamos su Borneras Cimed?
Stock en Quito con despacho a todo Ecuador, ficha técnica vigente y asesoría de selección para su aplicación.
| Marca |
Cimed |
|---|---|
| Terminales |
6 · latón niquelado M4/M5 |
| Corriente |
16–63 A |
| Tensión |
690 V |
| Cuerpo |
UL 94 V-0 · 130 °C |
| Norma |
IEC 60998 |
