Capacitores de arranque y trabajo
Familias AC Motor Start y AC Motor Run · UL File E348072 bajo UL 810.
Los capacitores cubren los dos servicios del motor monofásico. Los AC Motor Start se usan para arrancar pequeños motores monofásicos —ventiladores, herramientas de máquina, abridores de portón, etc.— y sus elementos capacitivos se fabrican con lámina de aluminio separada por capas de papel impregnado.

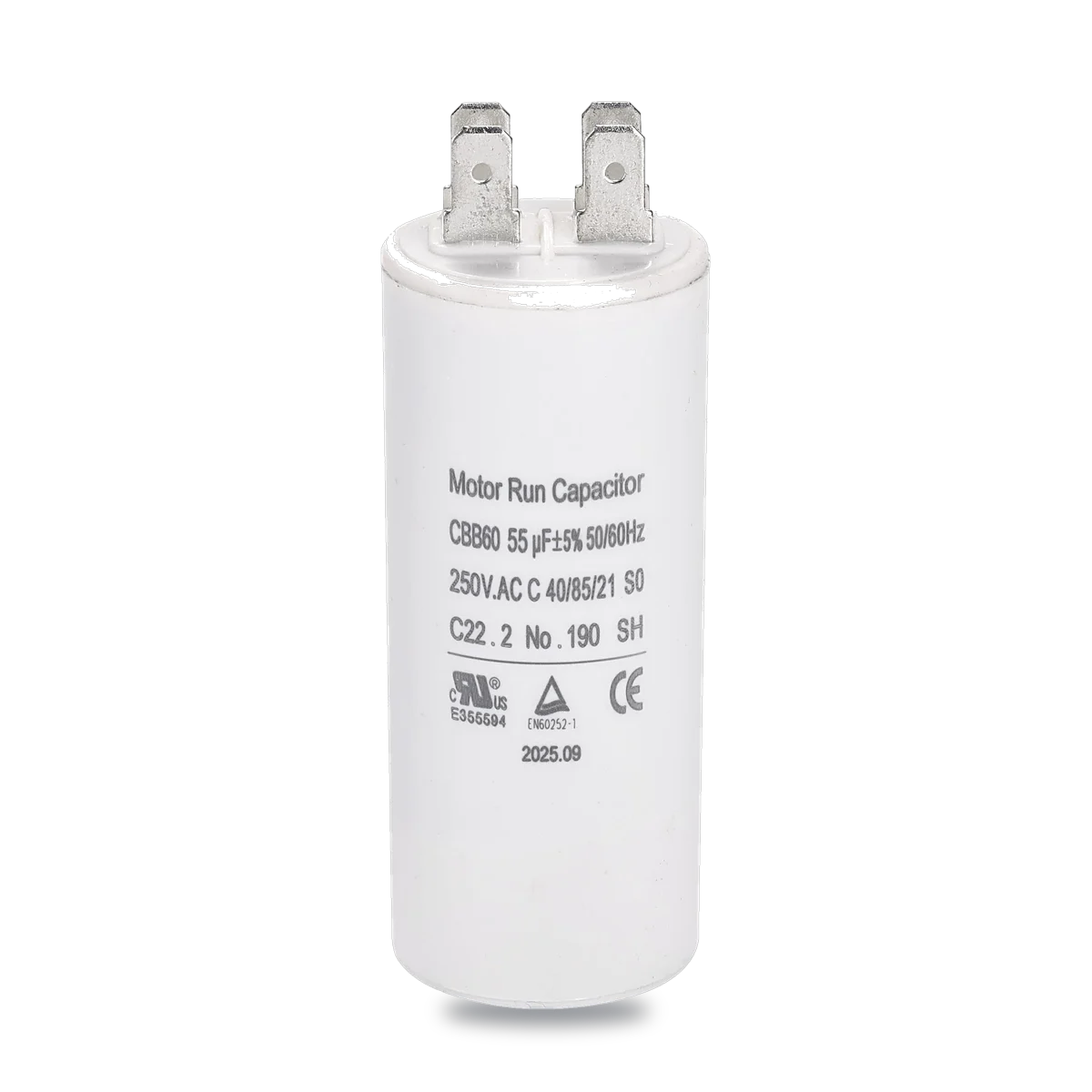

Los AC Motor Run son de servicio continuo y emplean un elemento formado por dos hojas de película de polipropileno metalizada.
Las cajas son fenólicas o termoplásticas con venteo de seguridad por sobrepresión, y todos los diseños cumplen los estándares dimensionales EIA.
FT-AC-CAP01 · 01 descargas
Ficha técnica en PDF
Ficha técnica FT-AC-CAP01 · Capacitores de arranque y trabajo
Documentación del fabricante · español
FT-AC-CAP01 · 02 ficha técnica
Especificaciones
| Característica | Valor |
|---|---|
| Tensiones nominales | 110 · 125 · 165 · 220 · 250 y 330 VAC |
| Frecuencia | 50 / 60 Hz |
| Temperatura de operación | −40 a +65 °C máx. (70 °C bajo pedido) |
| Elemento capacitivo | Lámina de aluminio con capas de papel impregnado |
| Caja | Fenólica o termoplástica con venteo de seguridad por sobrepresión |
| Certificación UL | File No. E348072 (bajo la norma UL 810) |
| Aprobaciones VDE | 220 V: 40016549 / 40016550 · 260 V: 40016554 / 40016561 · 250 V: 40016560 · 330 V: 40018822 / 40016556 |
| Normas declaradas | IEC 60252-2 · EIA RS-463-B · UL 810 · UL 310 · directiva RoHS |
| Ensayo de vida | Condiciones según EIA 463-B a 65 °C |
| Característica | Valor |
|---|---|
| Servicio | Continuo (marcha permanente) |
| Elemento capacitivo | Dos hojas de película de polipropileno metalizada |
| Frecuencia | 50 / 60 Hz |
| Normas declaradas | IEC 60252-2 · EIA RS-463-B · UL 810 · UL 310 · directiva RoHS |
Importante sobre capacidades: el brochure del fabricante publica rangos por familia y variante de carcasa. La capacitancia y tensión de cada referencia se confirman contra el capacitor a reemplazar (valor de placa) y no deben deducirse del rango general de la familia.
FT-AC-CAP01 · 03 aplicaciones
Aplicaciones
Compresores herméticos
Arranque en equipos de refrigeración y aire acondicionado.
Bombas de agua
Arranque y marcha de motobombas monofásicas.
Ventiladores
Capacitor de marcha permanente en servicio continuo.
Herramientas y automatismos
Herramientas de máquina y abridores de portón automático.
FT-AC-CAP01 · 04 faq
Preguntas frecuentes
¿Cuál es la diferencia entre capacitor de arranque y de trabajo?
El de arranque (AC Motor Start) actúa solo durante el ciclo de arranque y usa lámina de aluminio con papel impregnado; el de trabajo (AC Motor Run) es de servicio continuo y usa película de polipropileno metalizada.
¿Qué temperatura soportan los de arranque?
De −40 a +65 °C como máximo, con versión de 70 °C bajo pedido.
¿Están certificados?
Sí: UL File No. E348072 bajo la norma UL 810, con aprobaciones VDE por tensión y declaración de IEC 60252-2, EIA RS-463-B, UL 810, UL 310 y RoHS.
¿Cómo elijo la capacidad exacta?
Por el valor de placa del capacitor original (µF y tensión). El rango general de la familia no sustituye la referencia exacta del equipo.
¿Cotizamos sus capacitores de arranque y trabajo?
Stock y despacho a todo Ecuador desde Quito, ficha técnica vigente y asesoría de selección para su aplicación.
| Familias |
AC Motor Start · AC Motor Run |
|---|---|
| Tensiones (arranque) |
110 · 125 · 165 · 220 · 250 · 330 VAC |
| Temperatura |
−40 a +65 °C (70 °C bajo pedido) |
| Certificación UL |
File E348072 · UL 810 |
| Normas |
IEC 60252-2 · EIA RS-463-B · UL 310 · RoHS |
