Cubreventiladores para motores eléctricos
Tapas cubreventilador por frame, con diámetro y altura verificados contra el catálogo del proveedor.
El cubreventilador dirige el flujo de aire de enfriamiento hacia las aletas de la carcasa y protege del contacto con las aspas en giro. Se selecciona por frame, y dentro del frame por diámetro y altura, que deben coincidir con la tapa original.
La tabla siguiente recoge únicamente los frames cuyas dimensiones han sido verificadas contra la ficha del proveedor. Los frames 80 y 160 quedan fuera porque las medidas del proveedor actual no coinciden con las del catálogo histórico y deben confirmarse pieza por pieza.
Para el frame 132, la documentación del proveedor añade datos de comportamiento térmico y dieléctrico del material.
FT-AC-CVZ01 · 01 descargas
Ficha técnica en PDF
Ficha técnica FT-AC-CVZ01 · Cubreventiladores para motores eléctricos
Documentación del fabricante · español
FT-AC-CVZ01 · 02 ficha técnica
Especificaciones
| Referencia | Frame | Diámetro (mm) | Altura (mm) | Estado |
|---|---|---|---|---|

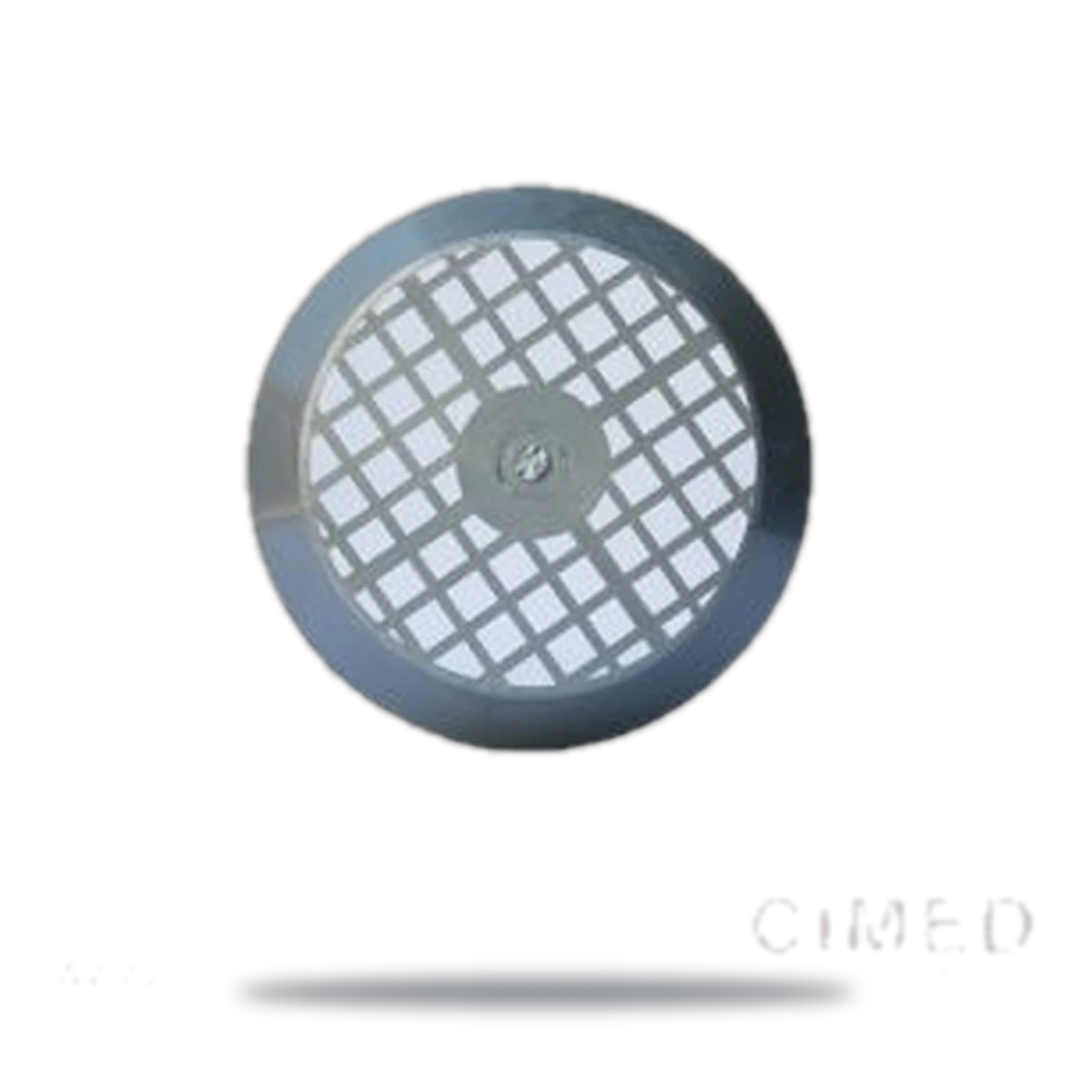

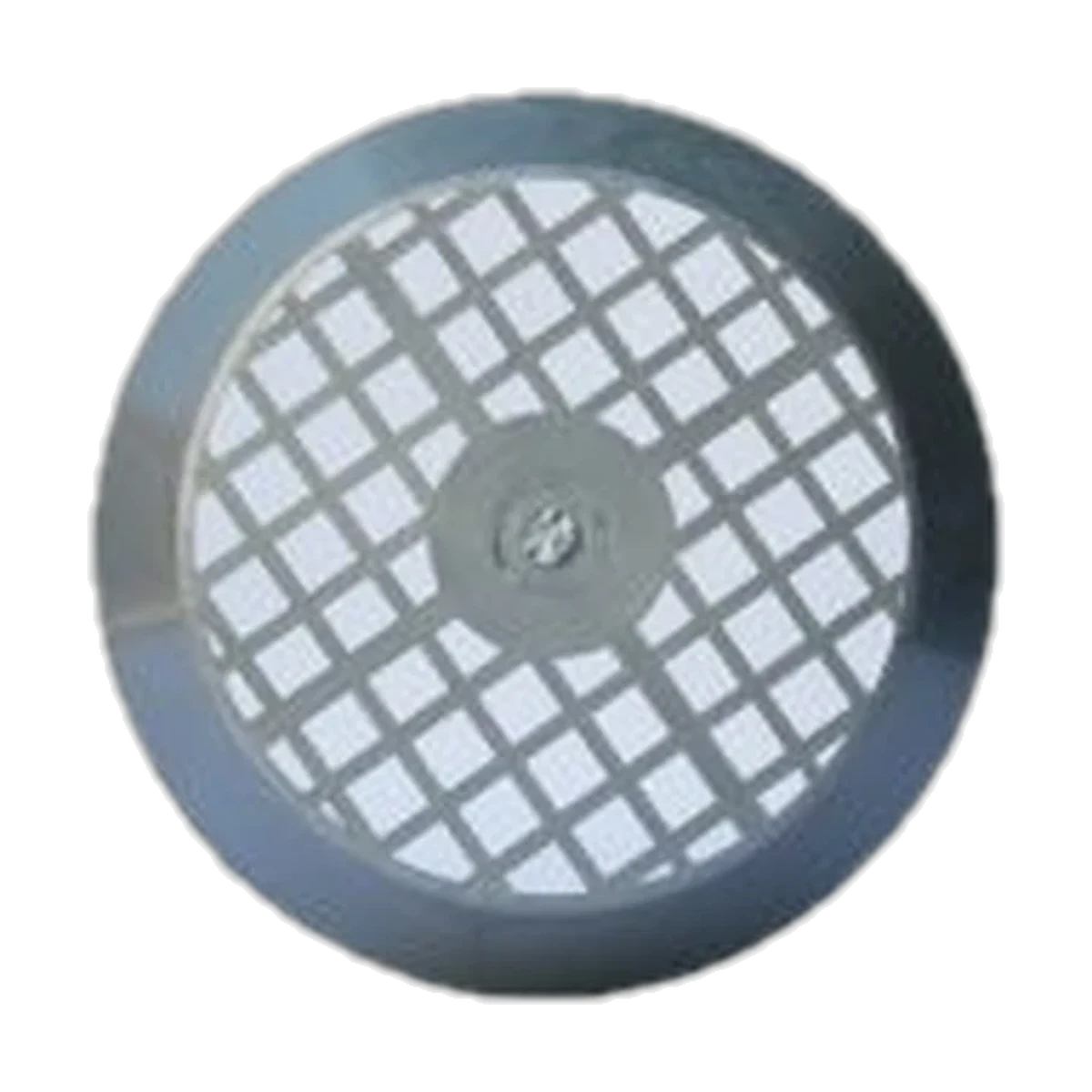

| CUBREV-070 | 70 | 143 | 70 | Verificado con imagen de producto |

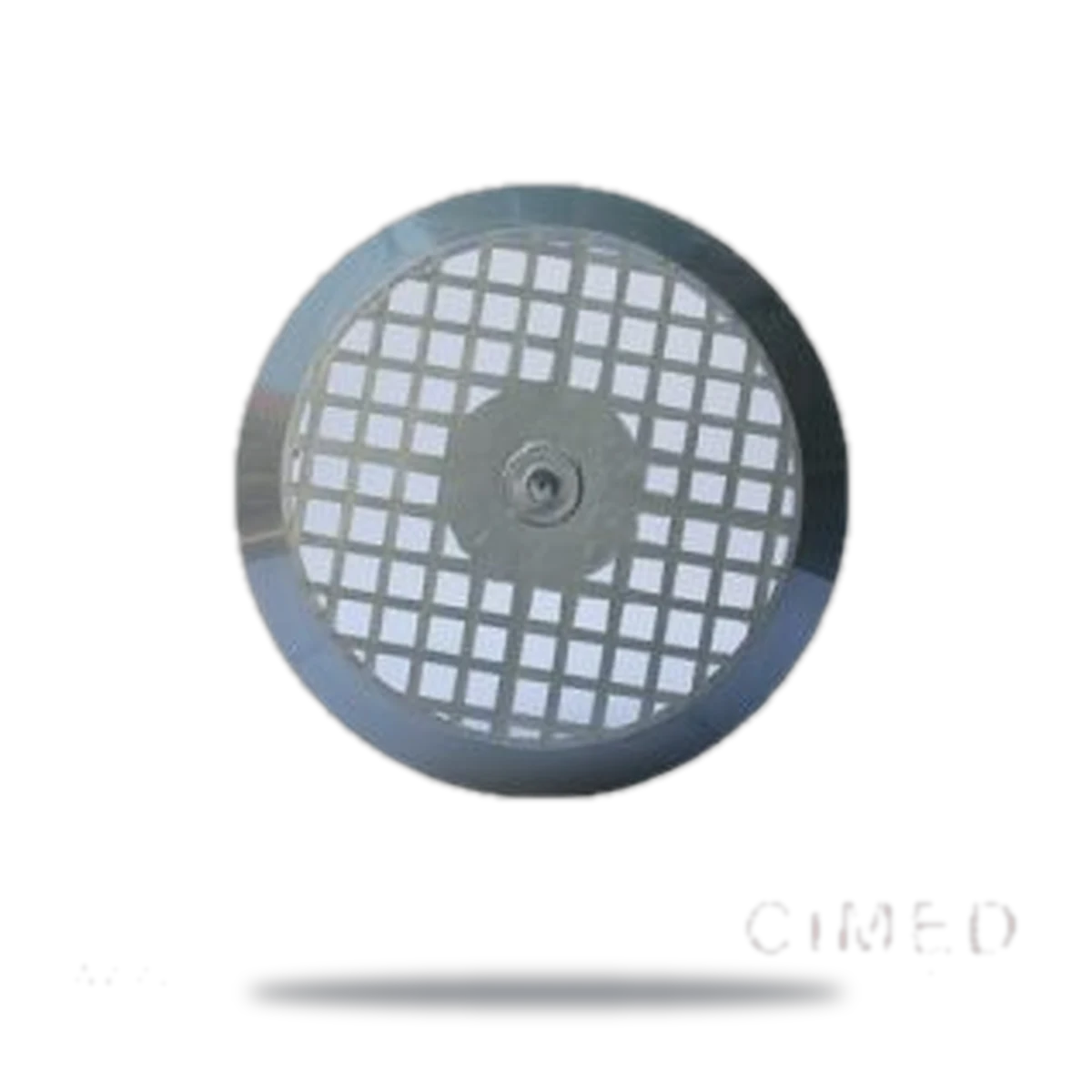

| CUBREV-090 | 90 | 170 | 95 | Verificado con imagen de producto |

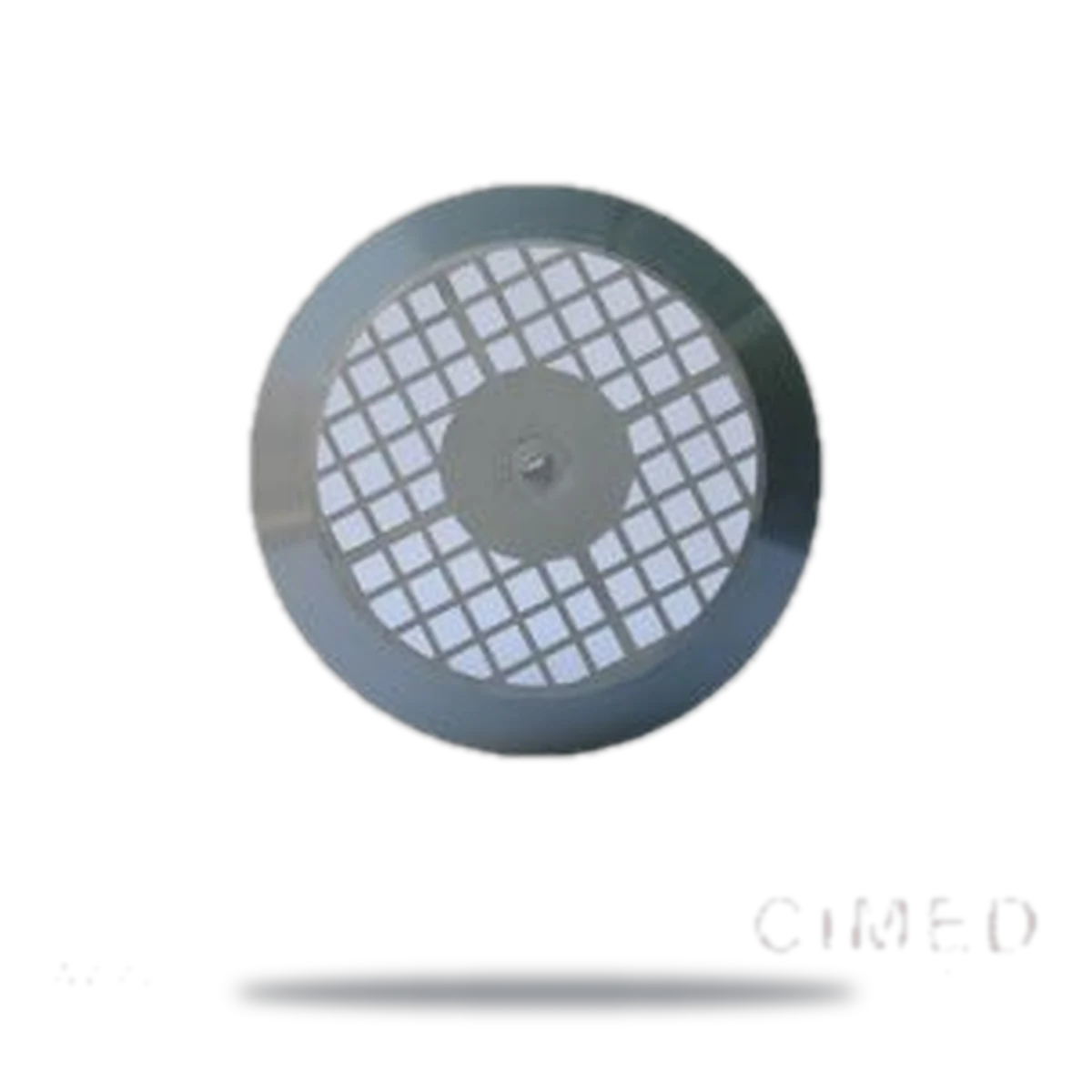

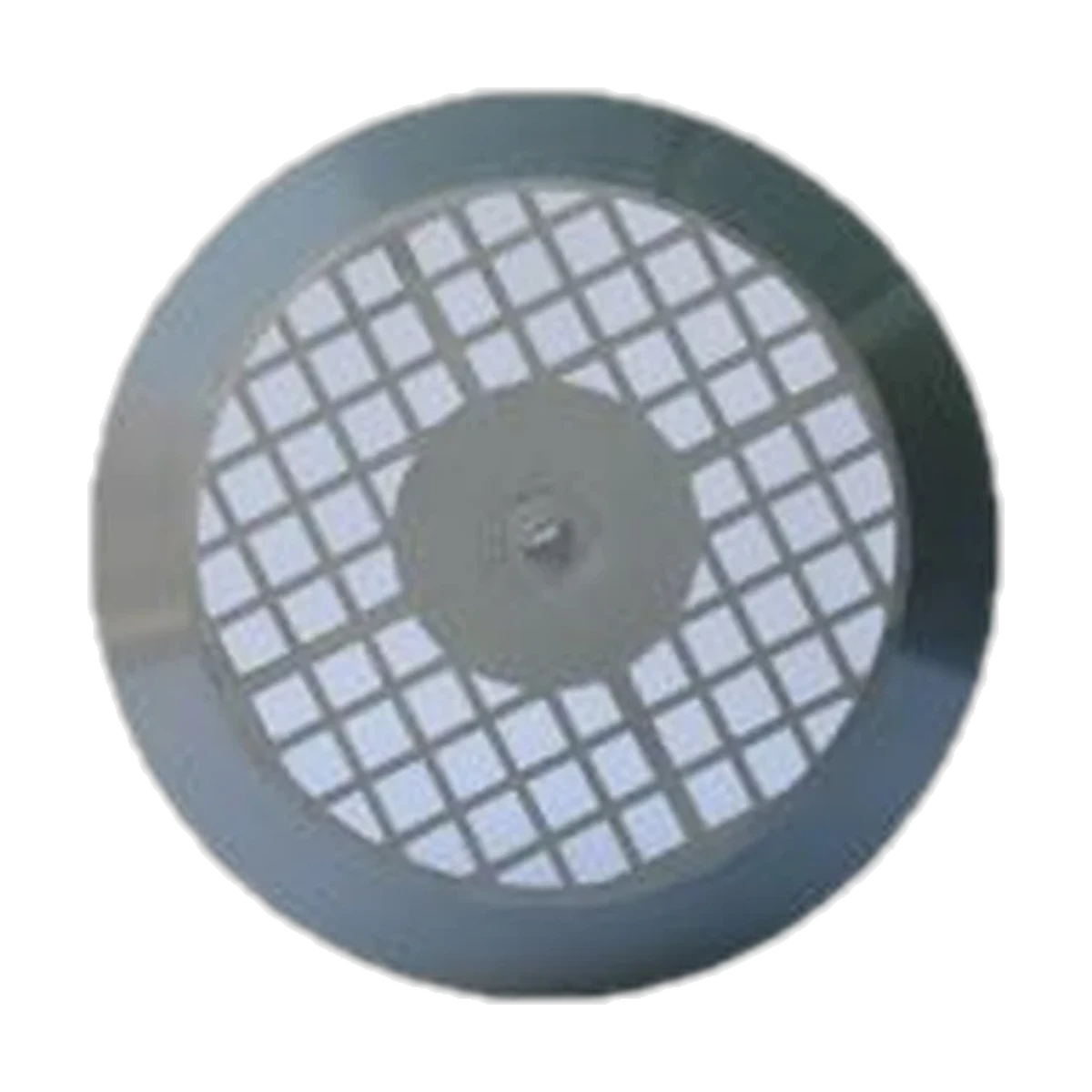

| CUBREV-100 | 100 | 195 | 100 | Verificado con imagen de producto |
| CUBREV-112 | 112 | 220 | 105 | Dimensiones verificadas · sin fotografía propia confirmada |
| CUBREV-132 | 132 | 260 | 125 | Dimensiones verificadas · sin fotografía propia confirmada |
| Propiedad | Valor |
|---|---|
| Temperatura de trabajo | 112 °C |
| Temperatura máxima | 160 °C |
| Referencia de ensayo | ASTM D648 · 1,8 MPa · 155 °C |
| Rigidez dieléctrica | 2 kV/mm |
| Color estándar | Gris |
Los frames 80 y 160 no se incluyen: las medidas del proveedor actual (160 × 80 mm y 315 × 155 mm) difieren de las del catálogo histórico (155 × 80 mm y 315 × 142 mm) y requieren confirmación física antes de cotizar.
FT-AC-CVZ01 · 03 aplicaciones
Aplicaciones
Reposición
Cubiertas golpeadas, fisuradas o deterioradas tras la reparación.
Seguridad
Protección contra el contacto con las aspas en giro.
Flujo de aire
Direccionamiento del aire de enfriamiento hacia las aletas de la carcasa.
Selección por frame
Identificación por frame, diámetro y altura de la tapa original.
FT-AC-CVZ01 · 04 faq
Preguntas frecuentes
¿Cómo elijo el cubreventilador correcto?
Por el frame del motor y, dentro del frame, por el diámetro y la altura de la tapa original: por ejemplo, frame 100 corresponde a 195 mm de diámetro y 100 mm de altura.
¿Qué temperatura soporta?
La documentación del proveedor para el frame 132 indica temperatura de trabajo de 112 °C y máxima de 160 °C, con referencia de ensayo ASTM D648 (1,8 MPa, 155 °C).
¿Tienen los frames 80 y 160?
Se cotizan bajo confirmación: las medidas del proveedor actual difieren de las del catálogo histórico, por lo que se verifica la pieza antes de despachar.
¿Qué rigidez dieléctrica tiene el material?
2 kV/mm según la documentación del proveedor para el frame 132.
¿Cotizamos su Cubreventiladores para motores eléctricos?
Stock y despacho a todo Ecuador desde Quito, ficha técnica vigente y asesoría de selección para su aplicación.
| Frames verificados |
70 · 90 · 100 · 112 · 132 |
|---|---|
| Ø frame 70 |
143 mm × 70 mm de altura |
| Ø frame 100 |
195 mm × 100 mm de altura |
| Ø frame 132 |
260 mm × 125 mm de altura |
| Temperatura de trabajo |
112 °C (máx. 160 °C) |
| Color estándar |
Gris |
