Interruptor centrífugo
Desconecta el devanado y capacitor de arranque al ~75 % de la velocidad nominal, con contactos de plata hasta 16 A.

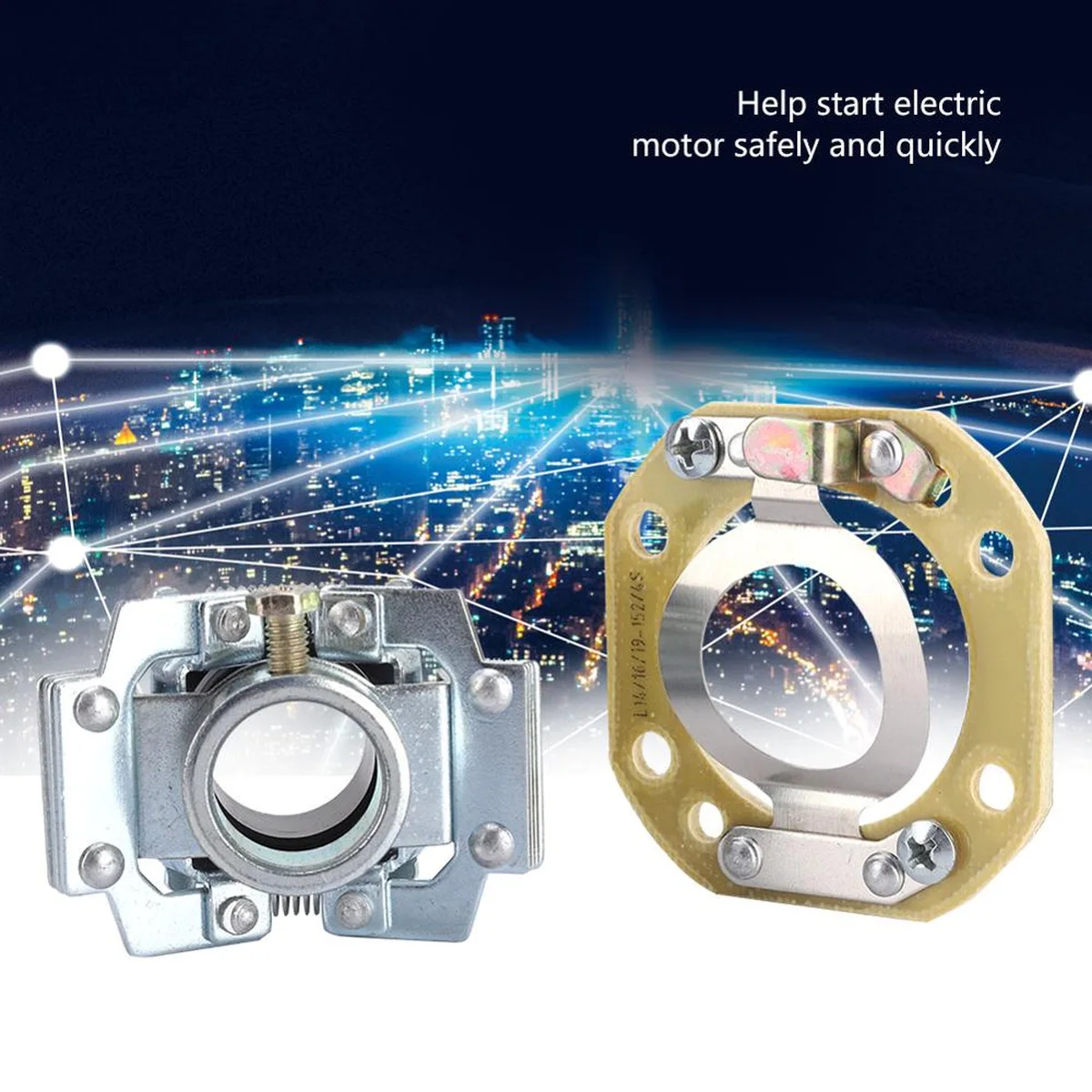

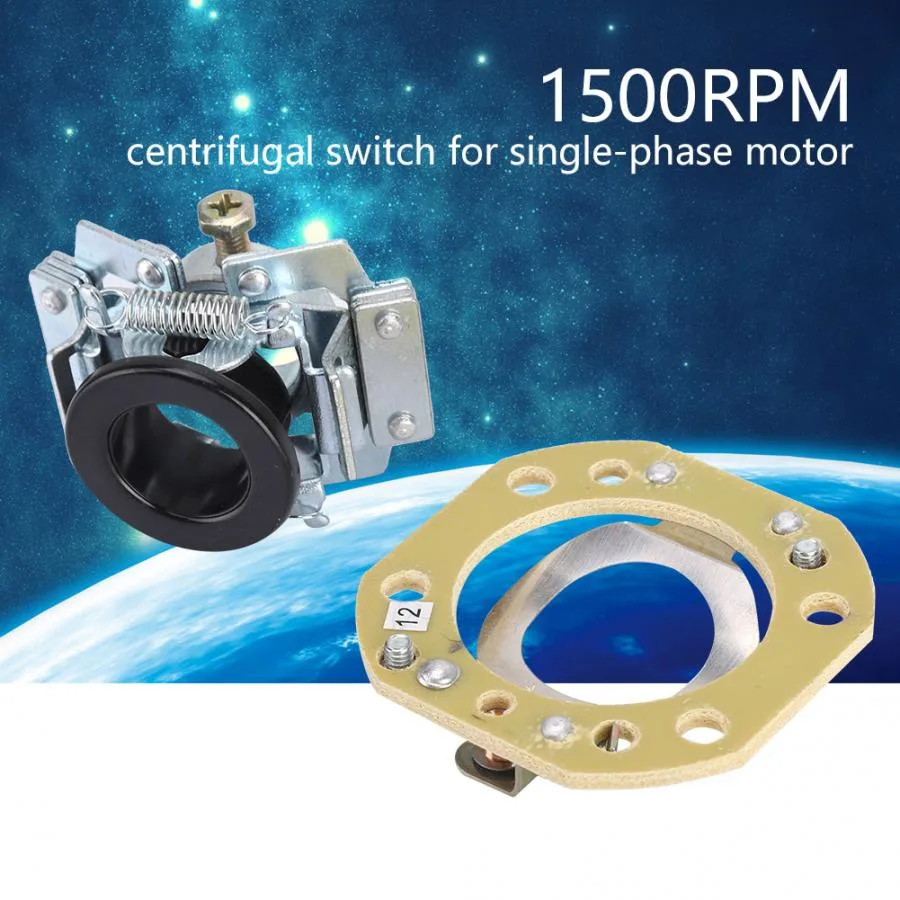

El interruptor centrífugo es el mecanismo que desconecta el devanado auxiliar y el capacitor de arranque cuando el motor monofásico alcanza ~75 % de su velocidad: conjunto rotativo de masas y resortes montado en el eje más contactos fijos en la tapa.
Con contactos de plata para ciclos de arranque repetidos, hasta 16 A resistivos y 250 Vac, compatible con ejes de 12.7 a 24 mm.
FT-AC-CTF01 · 01 descargas
Ficha técnica en PDF
Ficha técnica FT-AC-CTF01 · Interruptor centrífugo
Catálogo Bobinados y Eléctricos · formato Carta · español
FT-AC-CTF01 · 02 ficha técnica
Especificaciones
| Característica | Valor |
|---|---|
| Componentes | Conjunto rotativo (eje) + contactos fijos (tapa) |
| Punto de actuación | ≈ 70–80 % de la velocidad síncrona |
| Contactos | Plata, alta durabilidad en ciclos de arranque |
| Corriente | Hasta 16 A resistivos |
| Tensión nominal | 250 Vac |
| Compatibilidad | Ejes de 12.7 a 24 mm |
FT-AC-CTF01 · 03 aplicaciones
Aplicaciones
Fase dividida
Motores split-phase de bombas y ventiladores.
Arranque por capacitor
Desconexión del capacitor de arranque.
Compresores
Reposición en equipos de refrigeración.
Electrodomésticos
Motores monofásicos de línea blanca.
FT-AC-CTF01 · 04 faq
Preguntas frecuentes
¿Qué hace el interruptor centrífugo?
Desconecta el devanado auxiliar y el capacitor de arranque cuando el motor llega a ~75 % de su velocidad — sin él, el auxiliar se quema.
¿Cómo sé cuál necesito?
Por el punto de actuación del diseño original y el diámetro del eje (12.7 a 24 mm).
¿Qué corriente maneja?
Hasta 16 A resistivos a 250 Vac, con contactos de plata.
¿Cotizamos su Interruptor centrífugo?
Stock en Quito con despacho a todo Ecuador, ficha técnica vigente y asesoría de selección para su aplicación.
| Marca |
Cimed |
|---|---|
| Actuación |
≈70–80 % vel. síncrona |
| Corriente |
16 A resistivos |
| Tensión |
250 Vac |
| Ejes |
12.7–24 mm |
| Contactos |
Plata |
