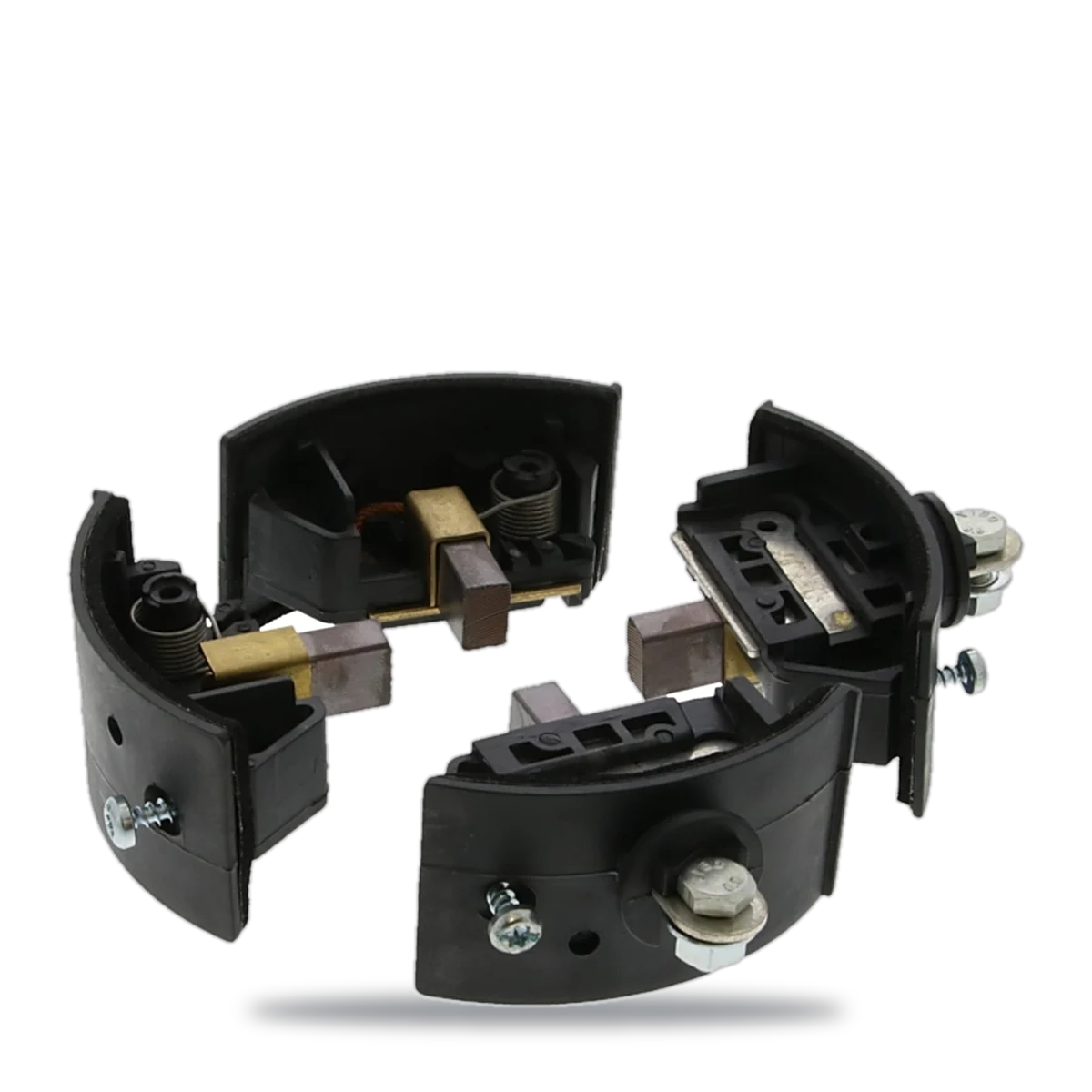

Platinas portaescobillas
Conjunto platina + porta-escobilla con resorte calibrado (100–250 g) para contacto uniforme sobre el conmutador.
El conjunto porta-escobillas mantiene el contacto eléctrico con el conmutador: platina de latón o acero con base aislada, resorte de presión calibrada (100–250 g según modelo) y guía que minimiza el desgaste asimétrico y el chisporroteo.
Admite escobillas de 5×8 mm a 12.5×20 mm y hasta 25 A por vía — la reposición estándar en motores universales, DC, generadores y alternadores.
FT-AC-PLT01 · 01 descargas
Ficha técnica en PDF
Ficha técnica FT-AC-PLT01 · Platinas portaescobillas
Catálogo Bobinados y Eléctricos · formato Carta · español
FT-AC-PLT01 · 02 ficha técnica
Especificaciones
| Característica | Valor |
|---|---|
| Material de platina | Latón o acero, con base termoplástica aislada |
| Resorte | Acero al carbono · presión calibrada 100–250 g |
| Sección de escobilla | 5×8 mm a 12.5×20 mm según serie |
| Corriente admisible | Hasta 25 A por vía |
| Fijación | Tornillo o remache sobre tapa porta-escobillas |
FT-AC-PLT01 · 03 aplicaciones
Aplicaciones
Herramientas eléctricas
Motores universales de taladros, amoladoras, sierras.
Motores DC
Reposición del conjunto de escobillas.
Generadores
Anillos rozantes y conmutadores.
Alternadores
Contacto de excitación con presión estable.
FT-AC-PLT01 · 04 faq
Preguntas frecuentes
¿Por qué cambiar la platina y no solo la escobilla?
Cuando el resorte pierde presión o la guía está desgastada, la escobilla nueva chisporrotea igual — el conjunto restablece la presión calibrada.
¿Qué secciones de escobilla admite?
De 5×8 mm a 12.5×20 mm según la serie, con hasta 25 A por vía.
¿Cómo se fija?
Con tornillo o remache sobre la tapa porta-escobillas del motor original.
¿Cotizamos su Platinas portaescobillas?
Stock en Quito con despacho a todo Ecuador, ficha técnica vigente y asesoría de selección para su aplicación.
| Marca |
Cimed |
|---|---|
| Platina |
Latón · acero ,base aislada |
| Resorte |
100–250 g calibrado |
| Escobillas |
5×8 a 12.5×20 mm |
| Corriente |
≤ 25 A por vía |
